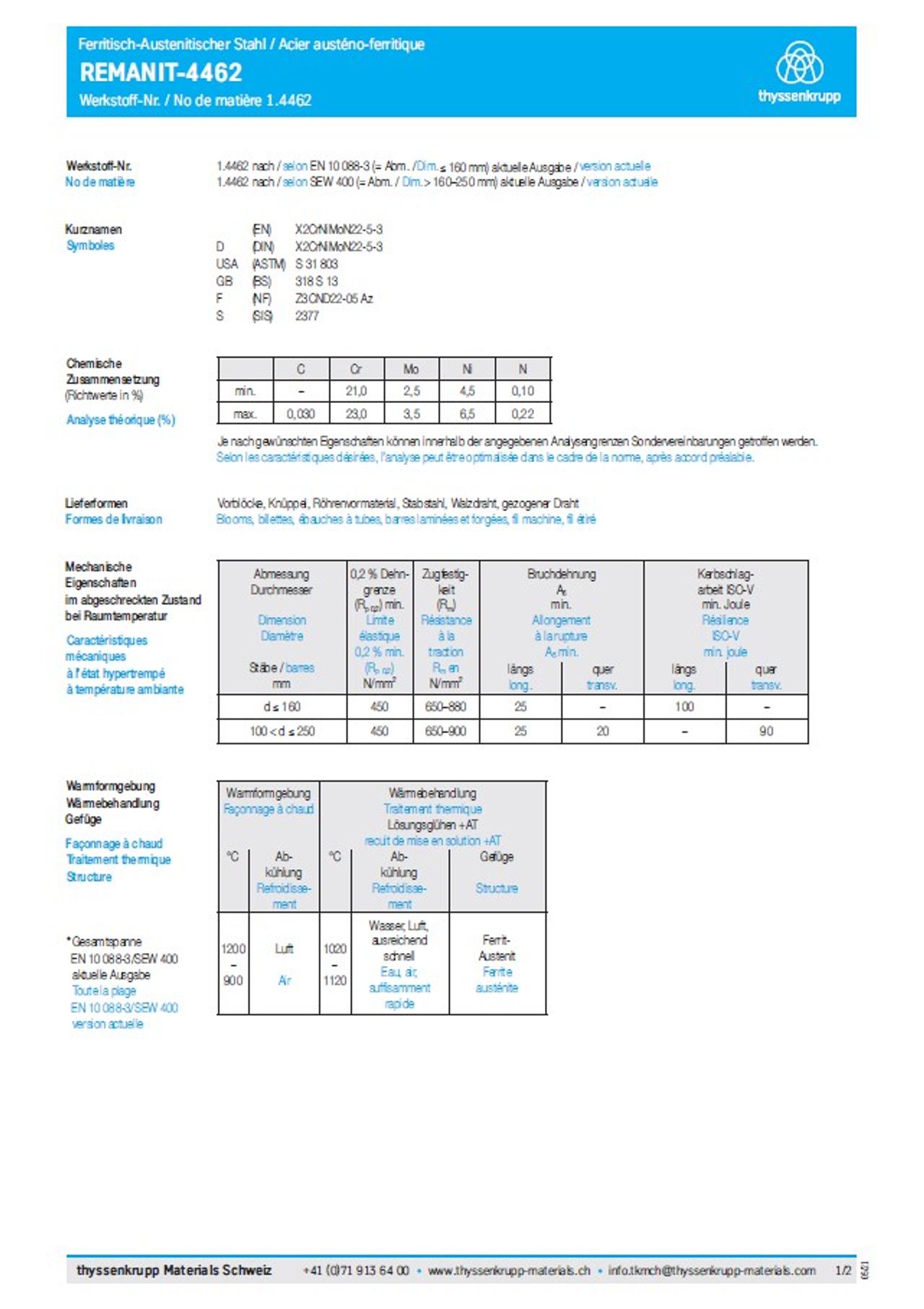

Datenblatt REMANIT-4462 / Werkstoff-Nr. 1.4462
REMANIT-4462 gehört zur Gruppe der ferritisch-austenitischen Stähle
Werkstoff-Nr.:
1.4462 nach EN 10 088-3 (= Abm. ≤ 160 mm) aktuelle Ausgabe
1.4462 nach SEW 400 (= Abm. > 160–250 mm) aktuelle Ausgabe
Kurzname:
X2CrNiMoN22-5-3
Werkstoffeigenschaften / Verarbeitung:
Werkstoff 1.4462 ist kalt und warm verformbar. Es ist erforderlich, nach der Warmverformung eine erneute Wärmebehandlung durchzuführen. Kaltumformungen lassen sich ohne Schwierigkeiten bei Raumtemperatur durchführen; nach Kaltumformung über 10% ist ebenfalls eine Wärmebehandlung durchzuführen. Die Verfestigungsneigung des Stahls ist geringer als die austenitischer Chrom-Nickel-Stähle, aber erfordert dennoch höhere Umformkräfte. Voraussetzung für eine gute Korrosionsbeständigkeit ist eine metallisch blanke Oberfläche, die z.B. durch Beizen erreicht werden kann. Eine spanabhebende Bearbeitung ist im Bereich der für austenitische Stähle angewendeten Kennwerte möglich, wobei der Werkstoff 4462 eine geringere Schmierneigung aufweist. Der Werkstoff 4462 ist polierfähig.
Lieferformen:
Vorblöcke, Knüppel, Röhrenvormaterial, Stabstahl, Walzdraht, gezogener Draht
Chemische Zusammensetzung von Werkstoff-Nr. 1.4462
Richtwerte in %
| C | Cr | Mo | Ni | N |
| max. 0.03 | 21.00 - 23.00 | 2.50 - 3.50 | 4.50 - 6.50 | 0.10 - 0.22 |
Mechanische Eigenschaften bei Raumtemperatur
| Abmessung Durchmesser / Dimension Diamètre mm | 0,2% Dehngrenze (Rp0,2) min. / Limite élastique 0,2%min.(Rp 0,2) / N/mm2 | Zugfestigkeit (Rm) / Résistance à la traction Rm en / N/mm2 | Bruchdehnung A5 min. / Allongement à la rupture min. A5 | Kerbschlagarbeit ISO-V min. Joule / Résilience ISO-V min. joule | ||
| längs long. | quer transv. | längs long. | quer transv. | |||
| d ≤ 160 | 450 | 650–880 | 25 | – | 100 | – |
| 100 < d ≤ 250 | 450 | 650–900 | 25 | 20 | – | 90 |
Warmformgebung / Wärmebehandlung
| Warmformgebung Façonnage à chaud | Wärmebehandlung Traitement thermique | |||
| Lösungsglühen +AT / recuit de mise en solution +AT | ||||
|---|---|---|---|---|
| °C | Abkühlung Refroidisse- ment | °C | Abkühlung Refroidisse- ment | Gefüge Structure |
| 1200 – 900 | Luft Air | 1020 – 1120 | Wasser, Luft, ausreichend schnell Eau, air, suffisamment rapide | Ferrit-Austenit Ferrite austénite |
Physikalische Eigenschaften
| Dichte Poids spécifique bei 20°C / à 20°C kg/dm3 | Elastizitätsmodul Module d’élasticité kN/mm2 bei / kN/mm2 à | Wärmeleitfähigkeit Conductibilité thermique bei 20°C / à 20°C W · m-1 K-1 | Spez. Wärme Chaleur spécifique bei 20°C / à 20°C J · kg-1 K-1 | Spez. elektrischer Widerstand Résistance électrique spécifique bei 20°C / à 20°C Ω· mm2/m | ||
| 20°C | 200°C | 400°C | ||||
| 7,8 | 200 | 186 | 172 | 15 | 500 | 0,80 |
Physikalische Eigenschaften
| Wärmeausdehnung in 10–6 · K–1 zwischen 20°C und / Dilatation thermique en 10–6 · K–1 entre 20°C et | ||
| 100°C | 200°C | 300°C |
| 13,0 | 13,5 | 14,0 |
Physikalische Eigenschaften
| Wärmeausdehnung in 10–6 · K–1 zwischen 20°C und / Dilatation thermique en 10–6 · K–1 entre 20°C et | ||||
| 100°C | 200°C | 300°C | 400°C | 500°C |
| 16,0 | 16,5 | 17,0 | 17,5 | 18,0 |
pdf-Download: Alle weiteren Angaben des ferritisch-austenitischen Stahls REMANIT-4462 / Werkstoff-Nr. 1.4462 entnehmen Sie bitte dem pdf-Werkstoffdatenblatt, welches Sie unter Rubrik "Download Datenblatt" auf dieser Seite herunterladen können. Für zusätzliche Auskünfte stehen wir Ihnen gerne zur Verfügung.
Allgemeiner Hinweis: Angaben über die Beschaffenheit oder Verwendbarkeit von Materialien bzw. Erzeugnissen dienen der Beschreibung. Zusagen in Bezug auf das Vorhandensein bestimmter Eigenschaften oder einen bestimmten Verwendungszweck bedürfen stets besonderer schriftlicher Vereinbarung.
