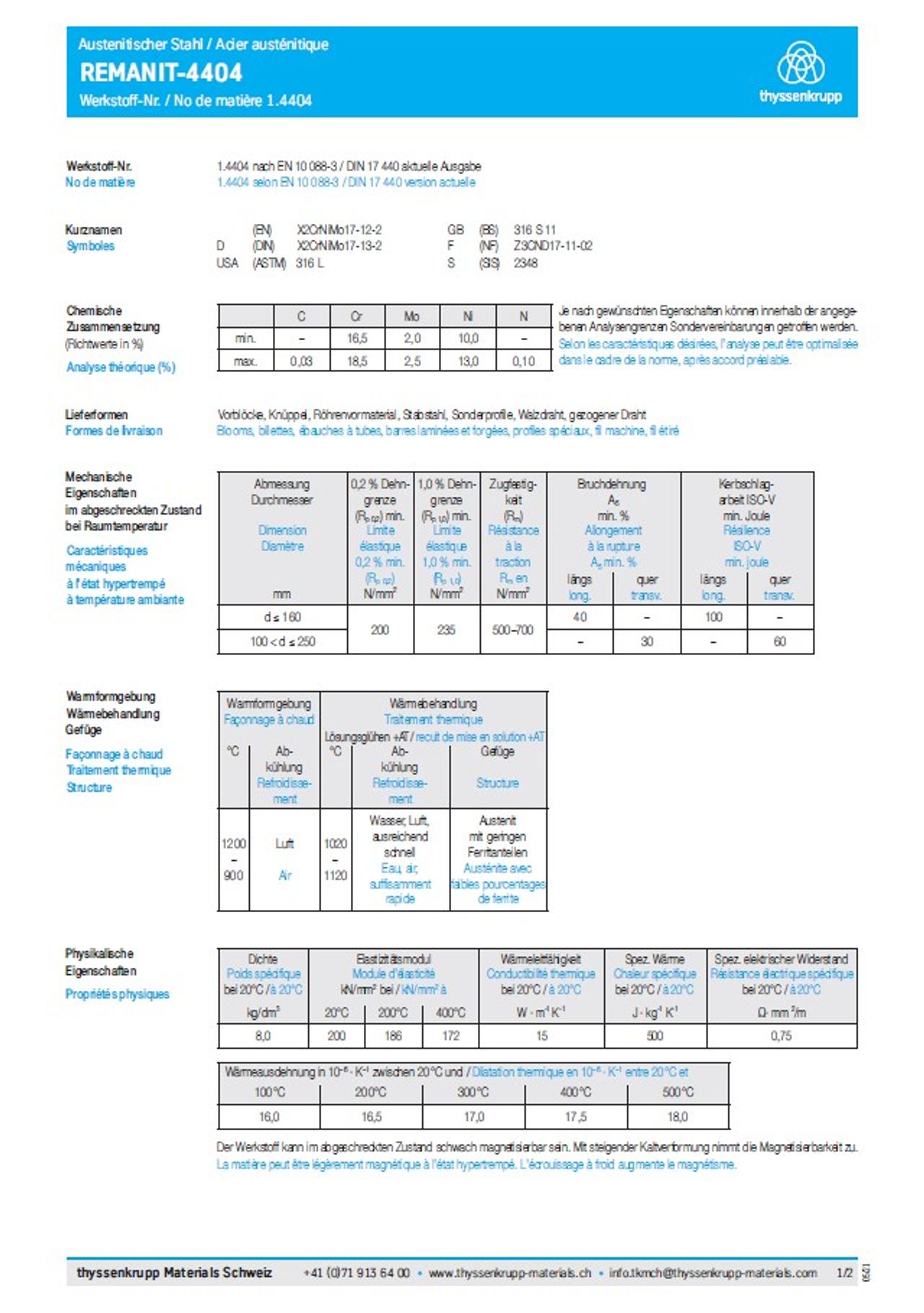

Datenblatt REMANIT-4404 / Werkstoff-Nr. 1.4404
REMANIT-4404 gehört zur Gruppe der austenitischen Stähle
Werkstoff-Nr.:
1.4404 nach EN 10 088-3 / DIN 17 440 aktuelle Ausgabe
Kurzname:
X2CrNiMo17-12-2
Werkstoffeigenschaften / Verarbeitung:
Kaltumformungen sind sehr gut möglich. Die gegenüber unlegierten Stählen erheblich stärkere Kaltverfestigung verlangt jedoch entsprechend höhere Umformkräfte. Im allgemeinen sollten für die Kalt- und Warmumformung sowie die evtl. Wärmenachbehandlung die Regeln des AD-Merkblattes HP 7/3 beachtet werden. Danach ist eine Wärmenachbehandlung nicht erforderlich bei:
a) Kaltumformungsgrad < 15 %
b) Warmumformung im abgeschreckten Zustand mit einer Endtemperatur > 750°C und nachfolgender schneller Abkühlung
c) Warmumformung über 1000°C (bis max. 1150°C) mit Endtemperatur > 750°C (schnelle Abkühlung) im nicht abgeschreckten Zustand oder im geschweissten Zustand.
Die bei einer Warmumformung oder beim Schweissen entstehenden Anlauffarben oder Zunderbildungen beeinträchtigen die Korrosionsbeständigkeit. Sie müssen durch Beizen (z.B. Beizpasten) bzw. Schleifen oder Sandstrahlen (eisenfrei) entfernt werden. Die spanende Bearbeitung muss wegen der Neigung zur Kaltverfestigung und wegen der schlechten Wärmeleitfähigkeit mit Werkzeugen aus hochwertigem Schnellarbeitsstahl (gute Kühlung erforderlich) oder besser noch mit Hartmetallwerkzeugen vorgenommen werden. Der Werkstoff 4404 ist polierfähig
Lieferformen:
Vorblöcke, Knüppel, Röhrenvormaterial, Stabstahl, Sonderprofile, Walzdraht, gezogener Draht
Chemische Zusammensetzung von Werkstoff-Nr. 1.4404
Richtwerte in %
C | Cr | Mo | Ni | N |
max. 0.03 | 16.50 - 18.50 | 2.00 - 2.50 | 10.00 - 13.00 | max. 0.11 |
Mechanische Eigenschaften bei Raumtemperatur
Abmessung Durchmesser / Dimension Diamètre mm | 0,2% Dehngrenze (Rp0,2) min. / Limite élastique 0,2%min.(Rp 0,2) / N/mm2 | 1,0% Dehngrenze (Rp1,0) min. / Limite élastique 1,0%min.(Rp 1,0) / N/mm2 | Zugfestigkeit (Rm) / Résistance à la traction Rm en / N/mm2 | Bruchdehnung A5 min. / Allongement à la rupture min. A5 | Kerbschlagarbeit ISO-V min. Joule / Résilience ISO-V min. joule | ||
längs / long | quer / transv. | längs / long | quer / transv. | ||||
d ≤ 160 | 200 | 235 | 500-700 | 40 | – | 100 | – |
100 < d ≤ 250 | 200 | 235 | 500-700 | – | 30 | – | 60 |
Warmformgebung / Wärmebehandlung
Warmformgebung Façonnage à chaud | Wärmebehandlung Traitement thermique | |||
Lösungsglühen +AT / recuit de mise en solution +AT | ||||
---|---|---|---|---|
°C | Abkühlung Refroidisse- ment | °C | Abkühlung Refroidisse- ment | Gefüge Structure |
1200 – 900 | Luft Air | 1020 – 1120 | Wasser, Luft, ausreichend schnell Eau, air, suffisamment rapide | Austenit mit geringen Ferritanteilen Austénite avec faibles pourcentages de ferrite |
Physikalische Eigenschaften
Dichte Poids spécifique bei 20°C / à 20°C kg/dm3 | Elastizitätsmodul Module d’élasticité kN/mm2 bei / kN/mm2 à | Wärmeleitfähigkeit Conductibilité thermique bei 20°C / à 20°C W · m-1 K-1 | Spez. Wärme Chaleur spécifique bei 20°C / à 20°C J · kg-1 K-1 | Spez. elektrischer Widerstand Résistance électrique spécifique bei 20°C / à 20°C Ω· mm2/m | |||
20°C | 200°C | 400°C | |||||
8,0 | 200 | 186 | 172 | 15 | 500 | 0,75 |
pdf-Download: Alle weiteren Angaben des austenitischen Stahls REMANIT-4404 / Werkstoff-Nr. 1.4404 entnehmen Sie bitte dem pdf-Werkstoffdatenblatt, welches Sie unter Rubrik "Download Datenblatt" auf dieser Seite herunterladen können. Für zusätzliche Auskünfte stehen wir Ihnen gerne zur Verfügung.
Allgemeiner Hinweis: Angaben über die Beschaffenheit oder Verwendbarkeit von Materialien bzw. Erzeugnissen dienen der Beschreibung. Zusagen in Bezug auf das Vorhandensein bestimmter Eigenschaften oder einen bestimmten Verwendungszweck bedürfen stets besonderer schriftlicher Vereinbarung.
