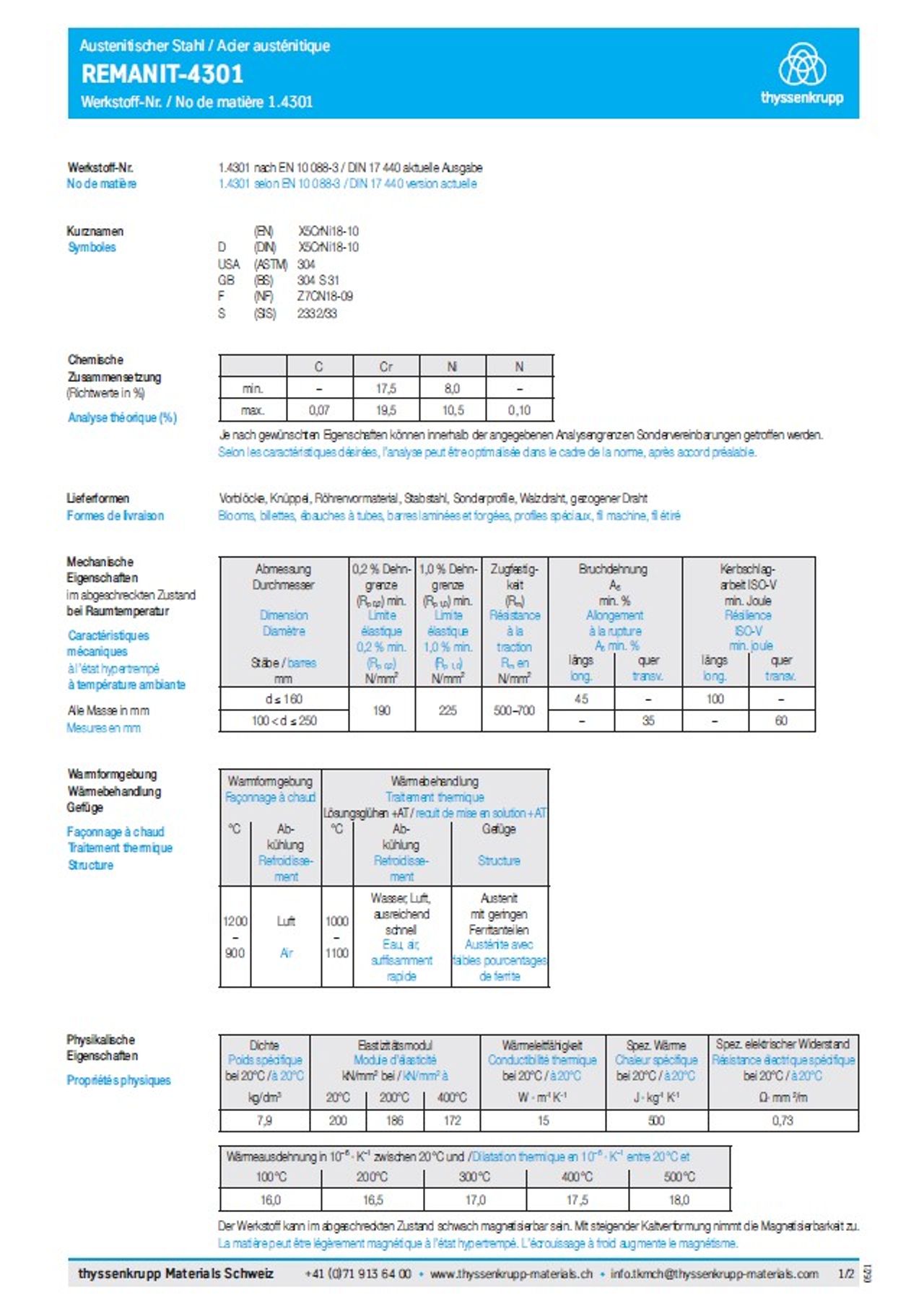

Datenblatt REMANIT-4301 / Werkstoff-Nr. 1.4301
REMANIT-4301 gehört zur Gruppe der austenitischen Stähle
Werkstoff-Nr.:
1.4301 nach EN 10 088-3 / DIN 17 440 aktuelle Ausgabe
Kurzname:
X5CrNi18-10
Werkstoffeigenschaften / Verarbeitung:
Kaltumformungen sind bei Werkstoff 1.4301 sehr gut möglich. Die gegenüber unlegierten Stählen erheblich stärkere Kaltverfestigung verlangt jedoch entsprechend höhere Umformkräfte (Verfestigungsdiagramm nebenstehend). Im allgemeinen sollten für die Kalt- und Warmumformung sowie die evtl. Wärmenachbehandlung die Regeln des AD-Merkblattes HP 7/3 beachtet werden. Danach ist eine Wärmenachbehandlung nicht erforderlich bei:
a) Kaltumformungsgrad < 15 %
b) Warmumformung im abgeschreckten Zustand mit einer Endtemperatur > 875°C und nachfolgender schneller Abkühlung
c) Warmumformung über 1000°C (bis max. 1150°C) mit Endtemperatur > 875°C (schnelle Abkühlung) im nicht abgeschreckten Zustand oder im geschweissten Zustand.
Die bei einer Warmumformung oder beim Schweissen entstehenden Anlauffarben oder Zunderbildungen beeinträchtigen die Korrosionsbeständigkeit. Sie müssen durch Beizen (z.B. mit Beizpasten) bzw. Schleifen oder Sandstrahlen (eisenfrei) entfernt werden. Die spanende Bearbeitung muss wegen der Neigung zur Kaltverfestigung und wegen der schlechten Wärmeleitfähigkeit mit Werkzeugen aus hochwertigem Schnellarbeitsstahl (gute Kühlung erforderlich) oder besser noch mit Hartmetallwerkzeugen vorgenommen werden. Werkstoff 4301 ist polierfähig.
Lieferformen:
Vorblöcke, Knüppel, Röhrenvormaterial, Stabstahl, Sonderprofile, Walzdraht, gezogener Draht
Chemische Zusammensetzung von Werkstoff-Nr. 1.4301
Richtwerte in %
| C | Cr | Ni | N |
| max. 0.07 | 17.00 - 19.50 | 8.00 - 10.50 | max. 0.11 |
Mechanische Eigenschaften bei Raumtemperatur
| Abmessung Durchmesser / Dimension Diamètre mm | 0,2 % Dehngrenze (Rp 0,2) min. Limite élastique 0,2 % min.(Rp 0,2) N/mm2 | 1,0 % Dehngrenze (Rp 1,0) min. Limite élastique 1,0 % min. (Rp 1,0) N/mm2 | Zugfestigkeit (Rm) / Résistance à la traction Rm en N/mm2 | Bruchdehnung A5 min. längs / Allongement à la rupture min. A5 % long. | Bruchdehnung A5 min. quer / Allongement à la rupture min. A5 % transv. | Kerbschlagarbeit ISO-V min. Joule längs Résilience ISO-V min. joule long. | Kerbschlagarbeit ISO-V min. Joule quer Résilience ISO-V min. joule transv. | ||
| d ≤ 160 | 190 | 225 | 500 - 700 | 45 | - | 100 | - | ||
| 100 < d ≤ 250 | 190 | 225 | 500 - 700 | - | 35 | - | 60 |
Warmformgebung / Wärmebehandlung
| Warmformgebung Façonnage à chaud | Wärmebehandlung Traitement thermique | |||
| Lösungsglühen +AT / recuit de mise en solution +AT | ||||
|---|---|---|---|---|
| °C | Abkühlung Refroidisse- ment | °C | Abkühlung Refroidisse- ment | Gefüge Structure |
| 1200 – 900 | Luft Air | 1000 - 1100 | Wasser, Luft, ausreichend schnell Eau, air, suffisamment rapide | Austenit mit geringen FerritanteilenAusténite avecfaibles pourcentages de ferrite |
Physikalische Eigenschaften
| Dichte Poids spécifique bei 20°C / à 20°C kg/dm3 | Elastizitätsmodul Module d’élasticité kN/mm2 bei / kN/mm2 à | Wärmeleitfähigkeit Conductibilité thermique bei 20°C / à 20°C W · m-1 K-1 | Spez. Wärme Chaleur spécifique bei 20°C / à 20°C J · kg-1 K-1 | Spez. elektrischer Widerstand Résistance électrique spécifique bei 20°C / à 20°C Ω· mm2/m | ||
| 20°C | 200°C | 400°C | ||||
| 7,9 | 200 | 186 | 172 | 15 | 500 | 0,73 |
Physikalische Eigenschaften
| Wärmeausdehnung in 10–6 · K–1 zwischen 20°C und / Dilatation thermique en 10–6 · K–1 entre 20°C et | ||||
| 100°C | 200°C | 300°C | 400°C | 500°C |
| 16,0 | 16,5 | 17,0 | 17,5 | 18,0 |
pdf-Download: Alle weiteren Angaben des austenitischen Stahls REMANIT-4301 / Werkstoff-Nr. 1.4301 entnehmen Sie bitte dem pdf-Werkstoffdatenblatt, welches Sie unter Rubrik "Download Datenblatt" auf dieser Seite herunterladen können. Für zusätzliche Auskünfte stehen wir Ihnen gerne zur Verfügung.
Allgemeiner Hinweis: Angaben über die Beschaffenheit oder Verwendbarkeit von Materialien bzw. Erzeugnissen dienen der Beschreibung. Zusagen in Bezug auf das Vorhandensein bestimmter Eigenschaften oder einen bestimmten Verwendungszweck bedürfen stets besonderer schriftlicher Vereinbarung.
