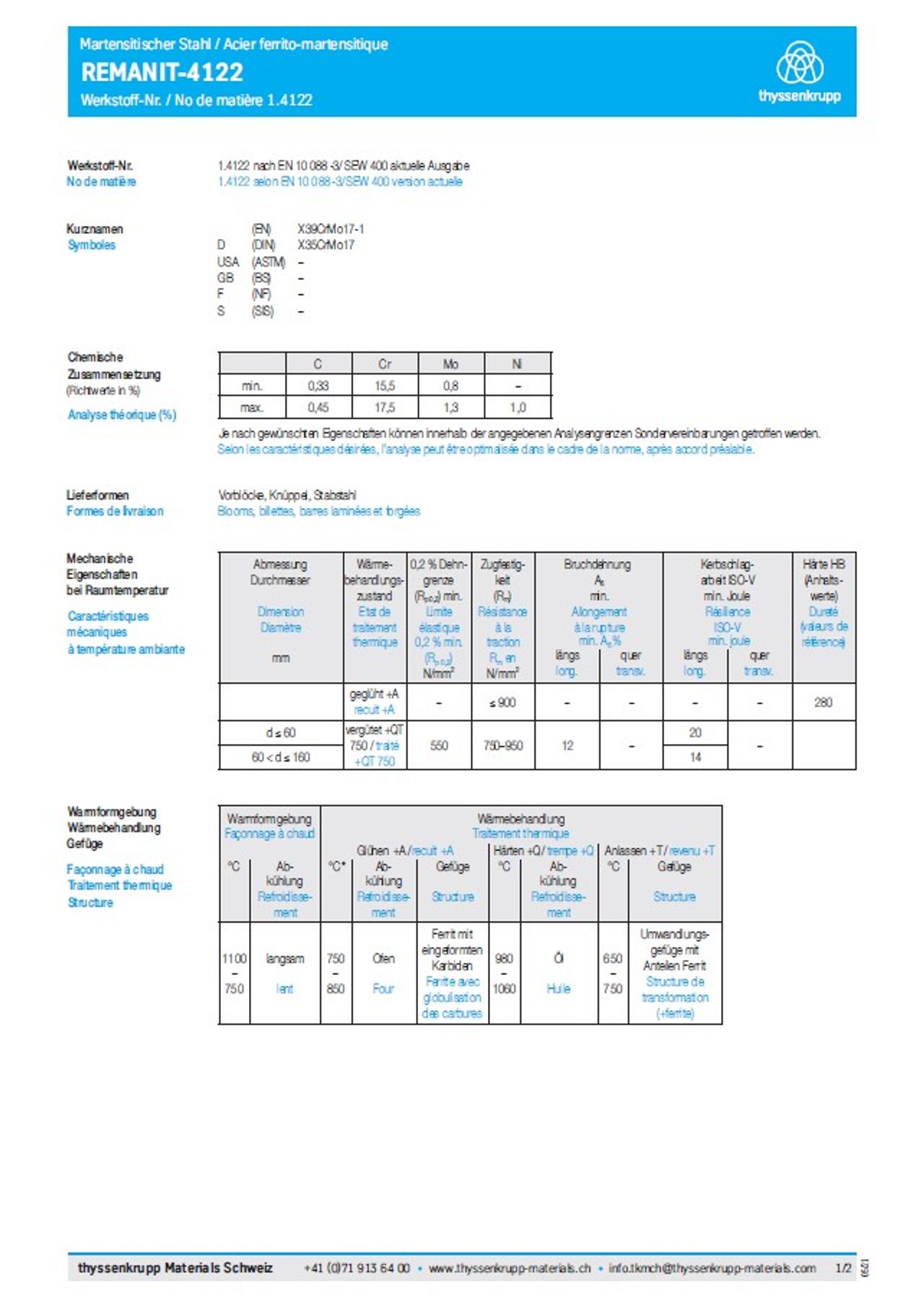

Datenblatt REMANIT-4122 / Werkstoff-Nr. 1.4122
REMANIT-4122 gehört zur Gruppe der martensitischen Stähle
Werkstoff-Nr.:
1.4122 nach EN 10 088 -3/ SEW 400 aktuelle Ausgabe
Kurzname:
X39CrMo17-1
Werkstoffeigenschaften / Verarbeitung:
Der Werkstoff 4122 wird üblicherweise mit einer Vergütungsfestigkeit von 750 bis 950 N/mm2 verwendet. Die zur Erzielung von höheren Festigkeiten notwendigen Anlasstemperaturen sind dem nebenstehenden Vergütungsschaubild zu entnehmen. Der Stahl ist partiell härtbar; nach dem Härten ist Entspannen bei 150 bis 200°C notwendig. Die spanende Bearbeitung unterscheidet sich nicht von der der Edelbaustähle entsprechender Festigkeit. Der Werkstoff 4122 ist polierfähig.
Lieferformen:
Vorblöcke, Knüppel, Stabstahl
Chemische Zusammensetzung von Werkstoff-Nr. 1.4122
Richtwerte in %
| C | Cr | Mo | Ni |
| 0.33-0.45 | 15.50-17.50 | 0.80-1.30 | max. 0.10 |
Mechanische Eigenschaften bei Raumtemperatur
| Abmessung Durchmesser / Dimension Diamètre mm | Wärmebehandlungszustand / Etat de traitement thermique | 0,2 % Dehngrenze (Rp 0,2) min. Limite élastique 0,2 % min.(Rp 0,2) N/mm2 | Zugfestigkeit (Rm) / Résistance à la traction Rm en N/mm2 | Bruchdehnung A5 min. längs / Allongement à la rupture min. A5 % long. | Bruchdehnung A5 min. quer / Allongement à la rupture min. A5 % transv. | Härte HB (Anhaltswerte) / Dureté (valeurs deréférence) | |
| geglüht +A / recuit +A | - | ≤ 900 | - | - | 280 | ||
| d ≤ 60 | vergütet +QT 650 / traité +QT 750 | 550 | 750 - 950 | 12 | - | - | |
| 60 < d ≤ 160 | vergütet +QT 650 / traité +QT 750 | 550 | 750 - 950 | 12 | - | - |
Warmformgebung / Wärmebehandlung
| Warmformgebung Façonnage à chaud | Wärmebehandlung Traitement thermique | ||||||||
| Glühen +A / recuit +A | Härten +Q / Trempe +Q | Anlassen / Revenu | |||||||
| °C | Abkühlung Refroidisse- ment | °C | Abkühlung Refroidisse- ment | Gefüge Structure | °C | Abkühlung Refroidisse- ment | °C | Gefüge Structure | |
| 1100 – 750 | langsam lent | 750 – 850 | Ofen Four | Ferrit mit eingeformten Karbiden Ferrite avec globulisation des carbures | 980 – 1060 | Öl Huile | 650 - 750 | Umwandlungsgefüge (+ Ferrit) Structure de transformation (+ ferrite) | |
Physikalische Eigenschaften
| Dichte Poids spécifique bei 20°C / à 20°C kg/dm3 | Elastizitätsmodul Module d’élasticité kN/mm2 bei / kN/mm2 à | Wärmeleitfähigkeit Conductibilité thermique bei 20°C / à 20°C W · m-1 K-1 | Spez. Wärme Chaleur spécifique bei 20°C / à 20°C J · kg-1 K-1 | Spez. elektrischer Widerstand Résistance électrique spécifique bei 20°C / à 20°C Ω· mm2/m | ||
| 20°C | 200°C | 400°C | ||||
| 7,7 | 215 | 205 | 190 | 15 | 430 | 0,8 |
Physikalische Eigenschaften
| Wärmeausdehnung in 10–6 · K–1 zwischen 20°C und / Dilatation thermique en 10–6 · K–1 entre 20°C et | |||
| 100°C | 200°C | 300°C | 400°C |
| 10,4 | 10,8 | 11,2 | 11,6 |
pdf-Download: Alle weiteren Angaben des martensitischen Stahls REMANIT-4122 / Werkstoff-Nr. 1.4122 entnehmen Sie bitte dem pdf-Werkstoffdatenblatt, welches Sie unter Rubrik "Download Datenblatt" auf dieser Seite herunterladen können. Für zusätzliche Auskünfte stehen wir Ihnen gerne zur Verfügung.
Allgemeiner Hinweis: Angaben über die Beschaffenheit oder Verwendbarkeit von Materialien bzw. Erzeugnissen dienen der Beschreibung. Zusagen in Bezug auf das Vorhandensein bestimmter Eigenschaften oder einen bestimmten Verwendungszweck bedürfen stets besonderer schriftlicher Vereinbarung.
