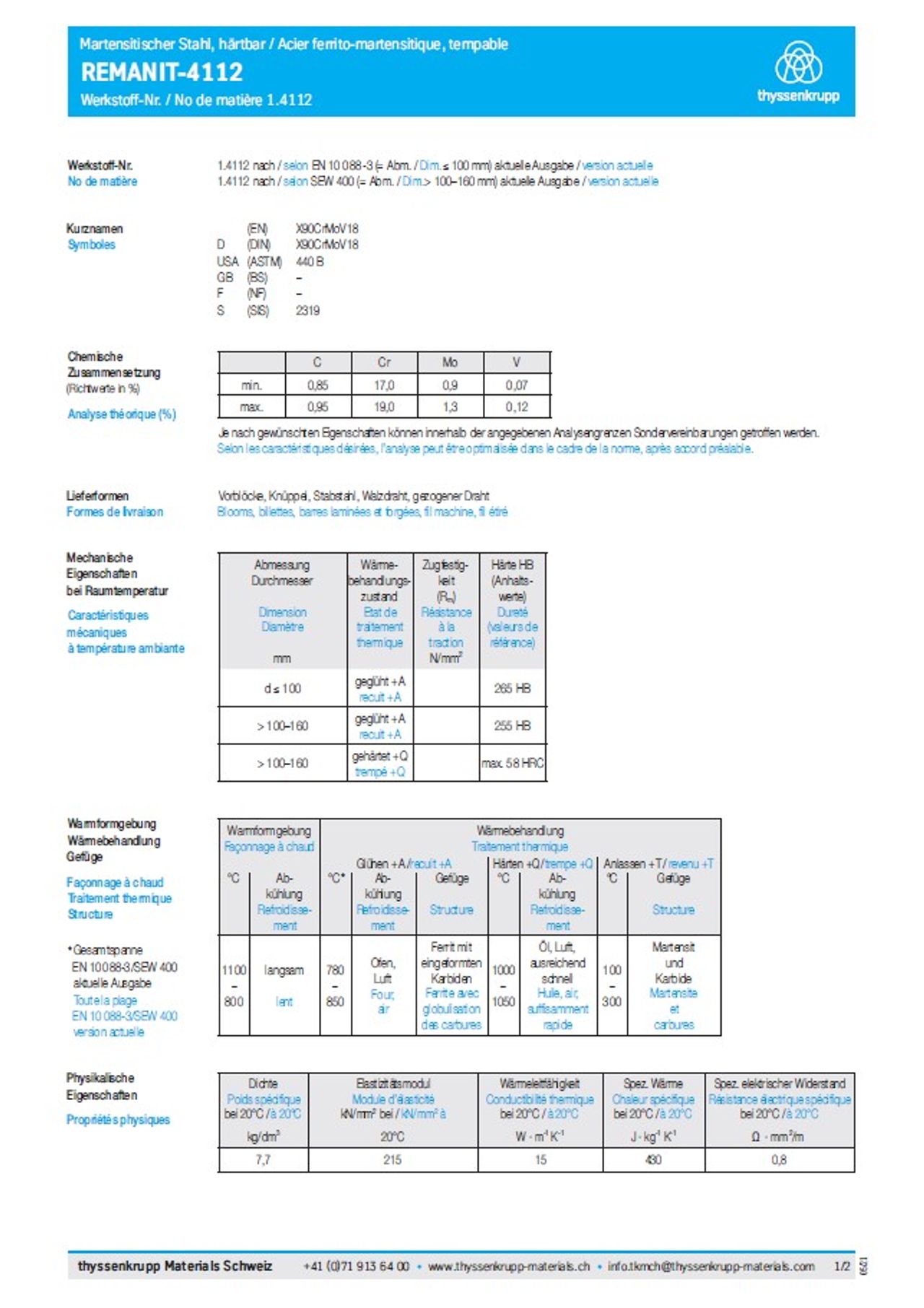

Datenblatt REMANIT-4112 / Werkstoff-Nr. 1.4112
REMANIT-4112 gehört zur Gruppe der martensitischen Stähle
Werkstoff-Nr.:
1.4112 nach EN 10 088 -3 (= Abm. ≤ 100 mm) aktuelle Ausgabe
1.4112 nach SEW 400 (= Abm. > 100–160 mm) aktuelle Ausgabe
Kurzname:
X90CrMoV18
Werkstoffeigenschaften / Verarbeitung:
Der Werkstoff 4112 wird im geglühten Zustand angeliefert und nach der Fertigbearbeitung gehärtet. Bei der Fertigbearbeitung gehärteter und entspannter Teile muss bei dünnen Querschnitten eine örtlich zu starke Erwärmung wegen der Gefahr von Spannungsrissen vermieden werden. Bei der Härtung komplizierter Werkstücke ist die Lufthärtung der Ölhärtung vorzuziehen. Die erzielbare Härte nach dem Anlassen zeigt nebenstehendes Schaubild. Der Werkstoff 4112 ist polierfähig. Der Werkstoff 4112 wird üblicherweise nicht geschweisst.
Lieferformen:
Vorblöcke, Knüppel, Stabstahl, Walzdraht, gezogener Draht
Chemische Zusammensetzung von Werkstoff-Nr. 1.4112
Richtwerte in %
| C | Cr | Mo | V |
| 0.85 - 0.95 | 17.00 - 19.00 | 0.90 - 1.30 | 0.07 - 0.12 |
Mechanische Eigenschaften bei Raumtemperatur
| Abmessung Durchmesser / Dimension Diamètre mm | Wärmebehandlungszustand / Etat de traitement thermique | Zugfestigkeit (Rm) / Résistance à la traction N/mm2 | Härte HB (Anhaltswerte) / Dureté (valeurs de référence) |
| d ≤ 100 | geglüht +A / recuit +A | 265 HB | |
| > 100–160 | geglüht +A / recuit +A | 255 HB | |
| > 100–160 | gehärtet +Q / trempé +Q | max. 58 HRC |
Warmformgebung / Wärmebehandlung
| Warmformgebung Façonnage à chaud | Wärmebehandlung Traitement thermique | |||||||
| Glühen +A / recuit +A | Härten +Q / Trempe +Q | Anlassen / Revenu | ||||||
|---|---|---|---|---|---|---|---|---|
| °C | Abkühlung Refroidisse- ment | °C | Abkühlung Refroidisse- ment | Gefüge Structure | °C | Abkühlung Refroidisse- ment | °C | Gefüge Structure |
| 1100 – 800 | langsam lent | 780 – 850 | Ofen, Luft Four, air | Ferrit mit eingeformten Karbiden Ferrite avec globulisation des carbures | 1000 – 1050 | Öl, Luft, ausreichend schnell Huile, air, suffisamment rapide | 100 - 300 | Martensit und Karbide Martensite et carbures |
Physikalische Eigenschaften
| Dichte Poids spécifique bei 20°C / à 20°C kg/dm3 | Elastizitätsmodul Module d’élasticité kN/mm2 bei / kN/mm2 à | Wärmeleitfähigkeit Conductibilité thermique bei 20°C / à 20°C W · m-1 K-1 | Spez. Wärme Chaleur spécifique bei 20°C / à 20°C J · kg-1 K-1 | Spez. elektrischer Widerstand Résistance électrique spécifique bei 20°C / à 20°C Ω· mm2/m |
| 20°C | ||||
| 7,7 | 215 | 15 | 430 | 0,8 |
pdf-Download: Alle weiteren Angaben des martensitischen Stahls REMANIT-4112 / Werkstoff-Nr. 1.4112 entnehmen Sie bitte dem pdf-Werkstoffdatenblatt, welches Sie unter Rubrik "Download Datenblatt" auf dieser Seite herunterladen können. Für zusätzliche Auskünfte stehen wir Ihnen gerne zur Verfügung.
Allgemeiner Hinweis: Angaben über die Beschaffenheit oder Verwendbarkeit von Materialien bzw. Erzeugnissen dienen der Beschreibung. Zusagen in Bezug auf das Vorhandensein bestimmter Eigenschaften oder einen bestimmten Verwendungszweck bedürfen stets besonderer schriftlicher Vereinbarung.
