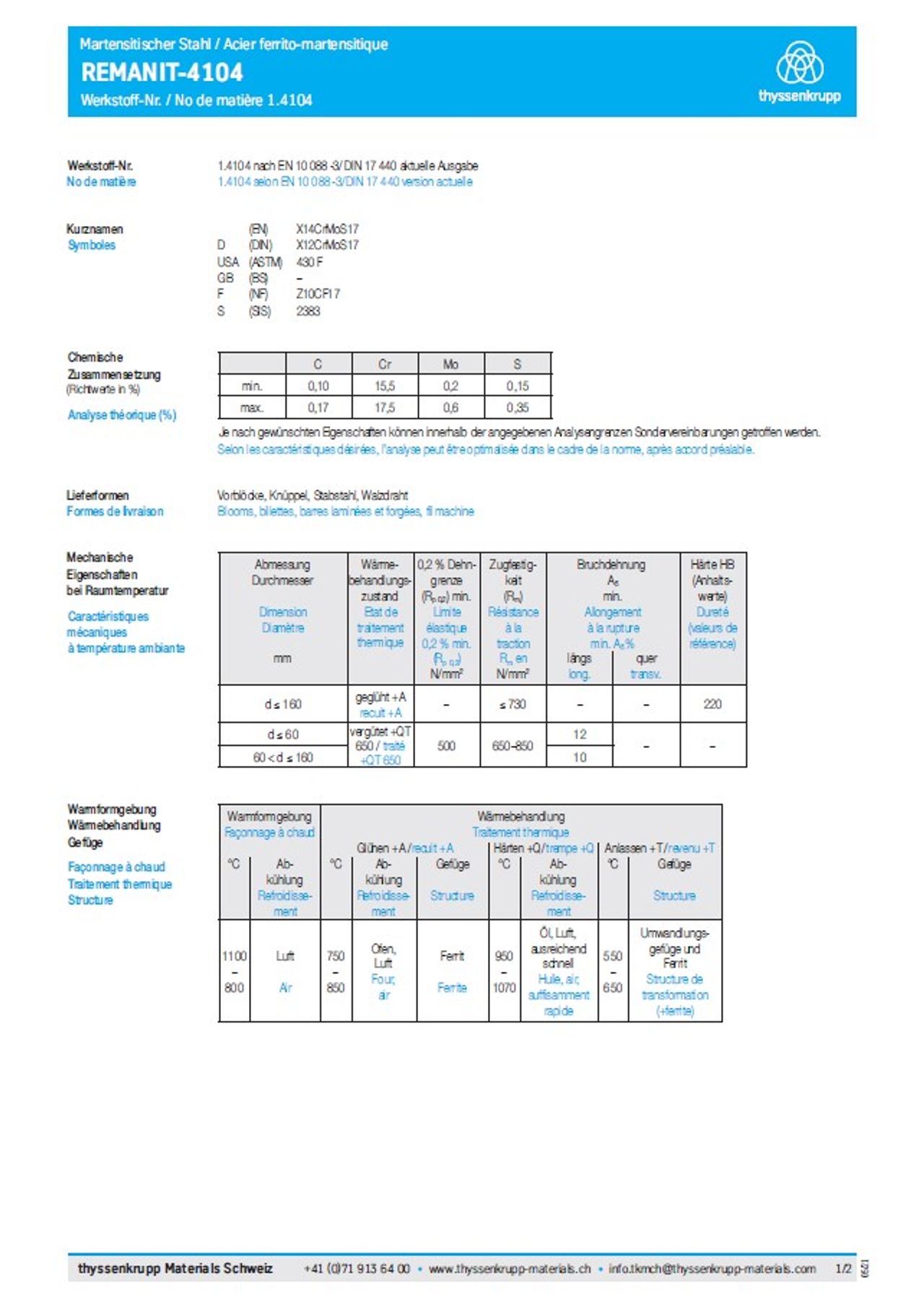

Datenblatt REMANIT-4104 / Werkstoff-Nr. 1.4104
REMANIT-4104 gehört zur Gruppe der martensitischen Stähle
Werkstoff-Nr.:
1.4104 nach EN 10 088 -3/ DIN 17 440 aktuelle Ausgabe
Kurzname:
X14CrMoS17
Werkstoffeigenschaften / Verarbeitung:
Die Warmformgebung von Werkstoff 1.4104 ist schwierig, da bei den Verformungstemperaturen ein Mischgefüge Austenit-Ferrit vorliegt. Die Sulfide verschlechtern ebenfalls die Warmformgebung. Kaltverformungen sind aufgrund der Sulfidausscheidungen nur bedingt möglich. Die Zerspanbarkeit ist wegen des hohen Schwefel-Gehaltes gegenüber den schwefelarmen 13- und 17%igen Chromstählen deutlich verbessert. Der Werkstoff 4104 wird üblicherweise nicht geschweisst.
Lieferformen:
Vorblöcke, Knüppel, Stabstahl, Walzdraht
Chemische Zusammensetzung von Werkstoff-Nr. 1.4104
Richtwerte in %
| C | Cr | Mo | S |
| 0.10 - 0.17 | 15.5 - 17.5 | 0.20 - 0.60 | 0.15 - 0.35 |
Mechanische Eigenschaften bei Raumtemperatur
| Abmessung Durchmesser / Dimension Diamètre mm | Wärmebehandlungszustand / Etat de traitement thermique | 0,2 % Dehngrenze (Rp 0,2) min. Limite élastique 0,2 % min.(Rp 0,2) N/mm2 | Zugfestigkeit (Rm) / Résistance à la traction Rm en N/mm2 | Bruchdehnung A5 min. längs / Allongement à la rupture min. A5 % long. | Bruchdehnung A5 min. quer / Allongement à la rupture min. A5 % transv. | Härte HB (Anhaltswerte) / Dureté (valeurs deréférence) | |
| d ≤ 160 | geglüht +A / recuit +A | - | ≤ 730 | - | - | 220 | |
| d ≤ 60 | vergütet +QT 650 / traité +QT 650 | 500 | 650 - 850 | 12 | - | - | |
| 60 < d ≤ 160 | vergütet +QT 650 / traité +QT 650 | 500 | 650 - 850 | 10 | - | - |
Warmformgebung / Wärmebehandlung
| Warmformgebung Façonnage à chaud | Wärmebehandlung Traitement thermique | |||||||
| Glühen +A / recuit +A | Härten +Q / Trempe +Q | Anlassen / Revenu | ||||||
|---|---|---|---|---|---|---|---|---|
| °C | Abkühlung Refroidisse- ment | °C | Abkühlung Refroidisse- ment | Gefüge Structure | °C | Abkühlung Refroidisse- ment | °C | Gefüge Structure |
| 1100 – 800 | Luft Air | 750 – 850 | Ofen, Luft Four, air | Ferrit Ferrite | 950 – 1070 | Öl, Luft, ausreichend schnell Huile, air, suffisamment rapide | 550 - 650 | Umwandlungsgefüge (+ Ferrit) Structure de transformation (+ ferrite) |
Physikalische Eigenschaften
| Dichte Poids spécifique bei 20°C / à 20°C kg/dm3 | Elastizitätsmodul Module d’élasticité kN/mm2 bei / kN/mm2 à | Wärmeleitfähigkeit Conductibilité thermique bei 20°C / à 20°C W · m-1 K-1 | Spez. Wärme Chaleur spécifique bei 20°C / à 20°C J · kg-1 K-1 | Spez. elektrischer Widerstand Résistance électrique spécifique bei 20°C / à 20°C Ω· mm2/m | ||
| 20°C | 200°C | 400°C | ||||
| 7,7 | 215 | 205 | 190 | 30 | 460 | 0,70 |
Physikalische Eigenschaften
| Wärmeausdehnung in 10–6 · K–1 zwischen 20°C und / Dilatation thermique en 10–6 · K–1 entre 20°C et | |||
| 100°C | 200°C | 300°C | 400°C |
| 10,0 | 10,5 | 10,5 | 10,5 |
pdf-Download: Alle weiteren Angaben des martensitischen Stahls REMANIT-4104 / Werkstoff-Nr. 1.4104 entnehmen Sie bitte dem pdf-Werkstoffdatenblatt, welches Sie unter Rubrik "Download Datenblatt" auf dieser Seite herunterladen können. Für zusätzliche Auskünfte stehen wir Ihnen gerne zur Verfügung.
Allgemeiner Hinweis: Angaben über die Beschaffenheit oder Verwendbarkeit von Materialien bzw. Erzeugnissen dienen der Beschreibung. Zusagen in Bezug auf das Vorhandensein bestimmter Eigenschaften oder einen bestimmten Verwendungszweck bedürfen stets besonderer schriftlicher Vereinbarung.
