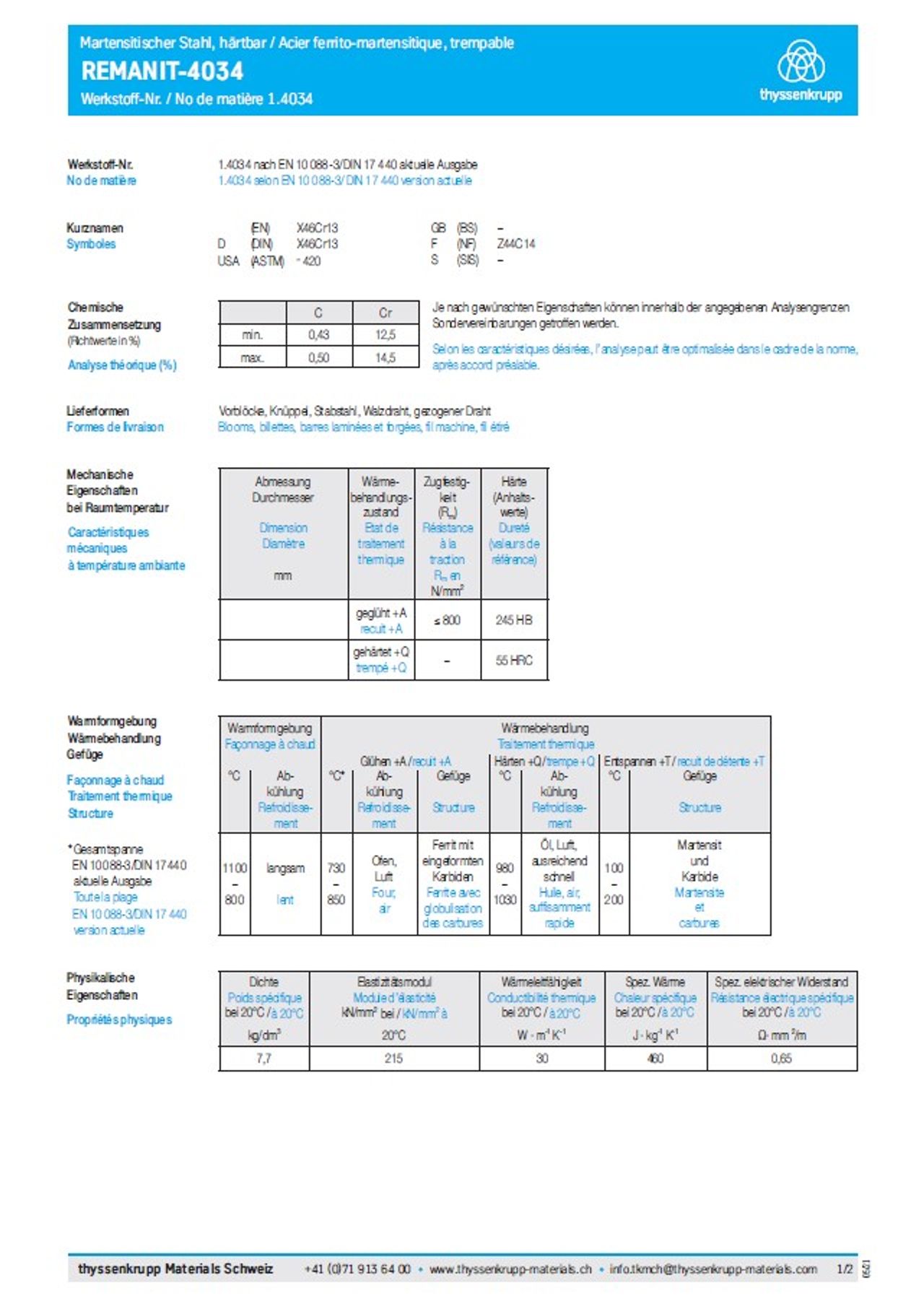

Datenblatt REMANIT-4034 / Werkstoff-Nr. 1.4034
REMANIT-4034 gehört zur Gruppe der martensitischen Stähle
Werkstoff-Nr.:
1.4034 nach EN 10 088-3/DIN 17 440 aktuelle Ausgabe
Kurzname:
X46Cr13
Werkstoffeigenschaften / Verarbeitung:
Die angegebene Warmformgebungstemperatur sollte nicht überschritten werden, da sonst eine schädliche Kornvergröberung mit gleichzeitiger Ausbildung eines Karbidnetzwerkes entlang der Korngrenzen eintritt, was eine schlechte Härteannahme und Abfall der Zähigkeit und Elastizität im gehärteten Zustand zur Folge hat. Die erreichbare Härte nach dem Anlassen gibt das nebenstehende Anlassschaubild wieder. Wegen der 475°-Versprödung ist ein Anlassen im Bereich 420 bis 520°C zu vermeiden. Die spanende Bearbeitung unterscheidet sich nicht von der der Edelbaustähle mit entsprechender Festigkeit. Werkstoff 4034 wird üblicherweise nicht geschweisst.
Lieferformen:
Vorblöcke, Knüppel, Stabstahl, Walzdraht, gezogener Draht
Chemische Zusammensetzung von Werkstoff-Nr. 1.4034
Richtwerte in %
| C | Cr |
| 0.43 - 0.50 | 12.5 - 14.5 |
Mechanische Eigenschaften bei Raumtemperatur
| Abmessung Durchmesser / Dimension Diamètre mm | Wärmebehandlungszustand / Etat de traitement thermique | Zugfestigkeit (Rm) / Résistance à la traction Rm en N/mm2 | Härte (Anhaltswerte) / Dureté (valeurs deréférence) |
| geglüht +A recuit +A | ≤ 800 | 245 HB | |
| gehärtet +Q trempé +Q | - | 55 HRC |
Warmformgebung / Wärmebehandlung
| Warmformgebung Façonnage à chaud | Wärmebehandlung Traitement thermique | |||||||
| Glühen +A / recuit +A | Härten +Q / trempe +Q | Entspannen + T / recuit de détente +T | ||||||
| °C | Abkühlung Refroidisse- ment | °C | Abkühlung Refroidisse- ment | Gefüge Structure | °C | Abkühlung Refroidisse- ment | °C | Gefüge Structure |
|---|---|---|---|---|---|---|---|---|
| 1100 – 800 | langsam lent | 730 – 850 | Ofen, Luft Four, air | Ferrit mit eingeformten Karbiden Ferrite avec globulisation des carbures | 980 – 1030 | Öl, Luft, ausreichend schnell Huile, air, suffisamment rapide | 100 - 200 | Martensit und Karbide Martensite et carbures |
Physikalische Eigenschaften
| Dichte Poids spécifique bei 20°C / à 20°C kg/dm3 | Elastizitätsmodul Module d’élasticité kN/mm2 bei / kN/mm2 à | Wärmeleitfähigkeit Conductibilité thermique bei 20°C / à 20°C W · m-1 K-1 | Spez. Wärme Chaleur spécifique bei 20°C / à 20°C J · kg-1 K-1 | Spez. elektrischer Widerstand Résistance électrique spécifique bei 20°C / à 20°C Ω· mm2/m |
| 20°C | ||||
| 7,7 | 215 | 30 | 460 | 0,65 |
pdf-Download: Alle weiteren Angaben des martensitischen Stahls REMANIT-4034 / Werkstoff-Nr. 1.4034 entnehmen Sie bitte dem pdf-Werkstoffdatenblatt, welches Sie unter Rubrik "Download Datenblatt" auf dieser Seite herunterladen können. Für zusätzliche Auskünfte stehen wir Ihnen gerne zur Verfügung.
Allgemeiner Hinweis: Angaben über die Beschaffenheit oder Verwendbarkeit von Materialien bzw. Erzeugnissen dienen der Beschreibung. Zusagen in Bezug auf das Vorhandensein bestimmter Eigenschaften oder einen bestimmten Verwendungszweck bedürfen stets besonderer schriftlicher Vereinbarung.
