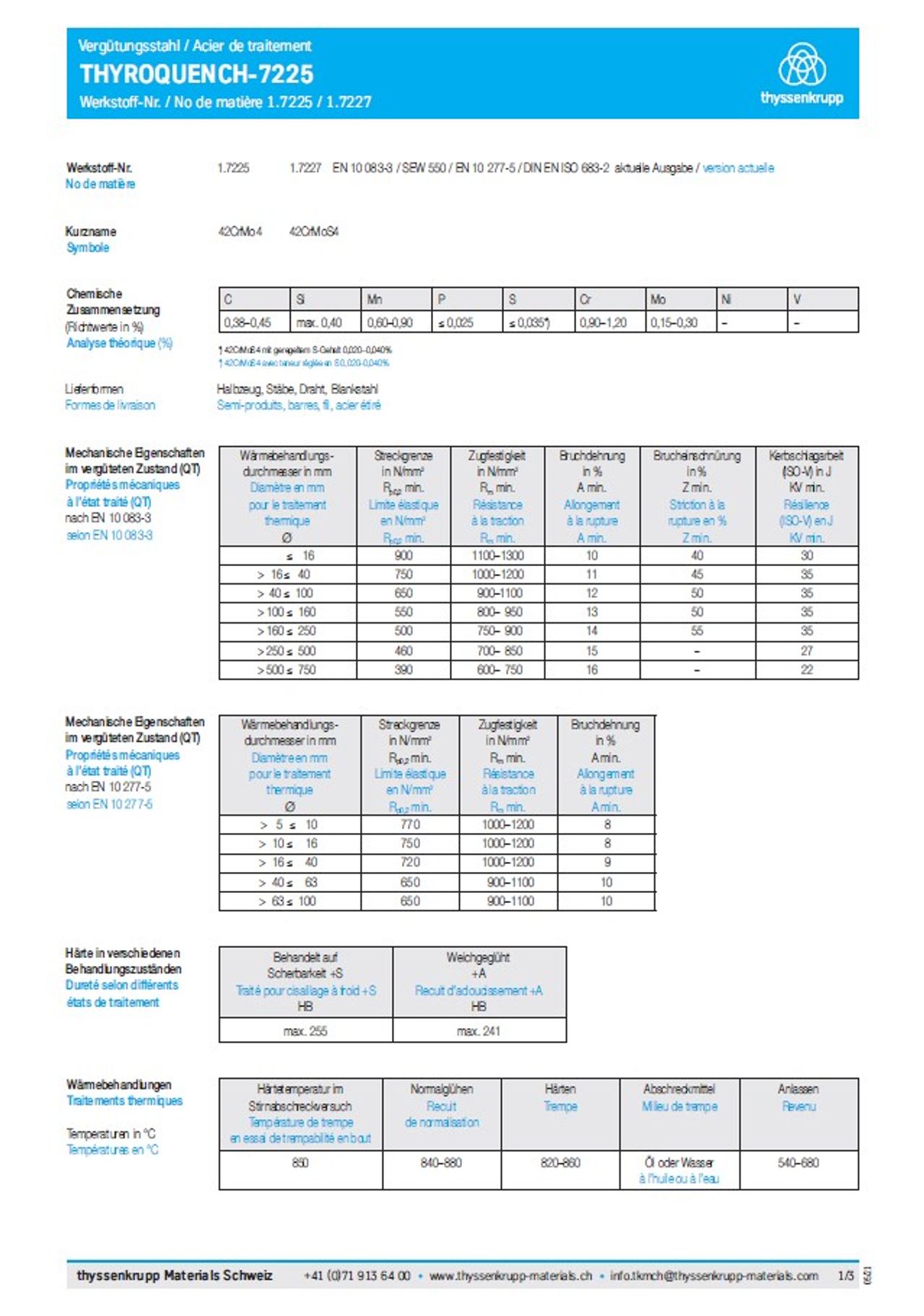

Datenblatt THYROQUENCH-7225 / Werkstoff-Nr. 1.7225

THYROQUENCH-7225 / W-Nr. 1.7225 gehört innerhalb des Bereichs Baustahl/Edelbaustahl zur Gruppe der Vergütungsstähle

Werkstoff-Nr.:

1.7225 / 1.7227 EN 10 083-3 / SEW 550 / EN 10 277-5 / DIN EN ISO 683-2 aktuelle Ausgabe

Kurznamen:

42CrMo4 / 42CrMoS4

Lieferformen:

Halbzeug, Stäbe, Draht, Blankstahl

Chemische Zusammensetzung von Werkstoff-Nr. 1.7225

Richtwerte in %

C	Si	Mn	P	S	Cr	Mo	Ni	V
0.38-0.45	max. 0.40	0.60-0.90	max. 0.025	max. 0.035* (*42CrMoS4 mit geregeltem S-Gehalt von 0.02 - 0.04%)	0.90-1.20	0.15-0.30	-	-

Mechanische Eigenschaften im vergüteten Zustand (QT)

Wärmebehandlungs- durchmesser in mm Diamètre en mm pour le traitement thermique Ø	Streckgrenze in N/mm2 R_p0,2 min. Limite élastique en N/mm2 R_p0,2 min.	Zugfestigkeit in N/mm2 R_m min. Résistance à la traction R_m min.	Bruchdehnung in % A min. Allongement à la rupture A min.	Brucheinschnürung in % Z min. Striction à la rupture en % Z min.	Kerbschlagarbeit (ISO-V) in J KV min. Résilience (ISO-V) en J KV min.
≤ 16	900	1100–1300	10	40	30
> 16 ≤ 40	750	1000–1200	11	45	35
> 40 ≤ 100	650	900–1100	12	50	35
> 100 ≤ 160	550	800– 950	13	50	35
> 160 ≤ 250	500	750– 900	14	55	35
> 250 ≤ 500	460	700– 850	15	–	27
> 500 ≤ 750	390	600– 750	16	–	22

Mechanische Eigenschaften im vergüteten Zustand (QT)

Wärmebehandlungs- durchmesser in mm Diamètre en mm pour le traitement thermique Ø	Streckgrenze in N/mm2 R_p0,2 min. Limite élastique en N/mm2 R_p0,2 min.	Zugfestigkeit in N/mm2 R_m min. Résistance à la traction R_m min.	Bruchdehnung in % A min. Allongement à la rupture A min.
> 5 < 10	770	1000–1200	8
> 10 < 16	750	1000–1200	8
> 16 < 40	720	1000–1200	9
> 40 < 63	650	900–1100	10
> 63 < 100	650	900–1100	10

Härte in verschiedenen Behandlungszuständen

Behandelt auf Scherbarkeit +S Traité pour cisaillage à froid +S HB	Weichgeglüht +A Recuit d’adoucissement +A HB
max. 255	max. 241

Wärmebehandlungen

Härtetemperatur im Stirnabschreckversuch Température de trempe en essai de trempabilité en bout	Normalglühen Recuit de normalisation	Härten Trempe	Abschreckmittel Milieu de trempe	Anlassen Revenu
850	840–880	820–860	Öl oder Wasser à l’huile ou à l’eau	540–680

Härtbarkeit im Stirnabschreckversuch

Abstand von der abgeschreckten Stirnfläche in mm / Härte in HRC

	1,5	3	5	7	9	11	13	15	20	25	30	35	40	45	50
H
max.	61	61	61	60	60	59	59	58	56	53	51	48	47	46	45
min.	53	53	52	51	49	43	40	37	34	32	31	30	30	29	29
HH
max.	61	61	61	60	60	59	59	58	56	53	51	48	47	46	45
min.	56	56	55	54	52	48	46	44	41	39	38	36	36	35	34
HL
max.	58	58	58	57	56	54	53	51	49	46	44	42	41	40	40
min.	53	53	52	51	49	43	40	37	34	32	31	30	30	29	29

pdf-Download: Alle weiteren Angaben des Vergütungsstahls THYROQUENCH-7225 / Werkstoff-Nr. 1.7225 entnehmen Sie bitte dem pdf-Werkstoffdatenblatt, welches Sie unter Rubrik "Download Datenblatt" auf dieser Seite herunterladen können. Für zusätzliche Auskünfte stehen wir Ihnen gerne zur Verfügung.

Allgemeiner Hinweis: Angaben über die Beschaffenheit oder Verwendbarkeit von Materialien bzw. Erzeugnissen dienen der Beschreibung. Zusagen in Bezug auf das Vorhandensein bestimmter Eigenschaften oder einen bestimmten Verwendungszweck bedürfen stets besonderer schriftlicher Vereinbarung.
