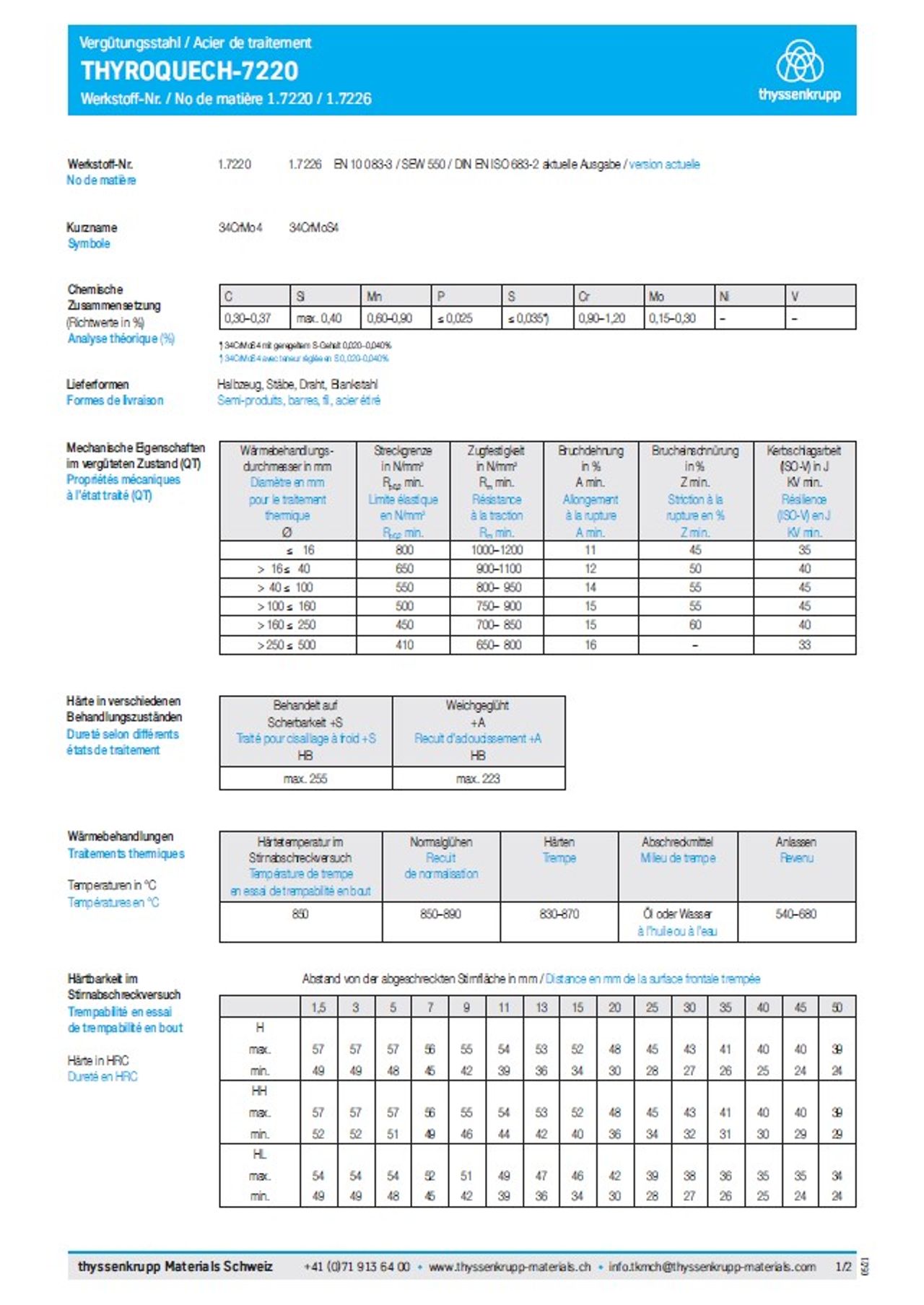

Datenblatt THYROQUENCH-7220 / Werkstoff-Nr. 1.7220

THYROQUENCH-7220 / W-Nr. 1.7220 gehört innerhalb des Bereichs Baustahl/Edelbaustahl zur Gruppe der Vergütungsstähle

Werkstoff-Nr.:

1.7220 / 1.7226 EN 10 083-3 / SEW 550 / DIN EN ISO 683-2 aktuelle Ausgabe

Kurznamen:

34CrMo4 / 34CrMoS4

Lieferformen:

Halbzeug, Stäbe, Draht, Blankstahl

Chemische Zusammensetzung von Werkstoff-Nr. 1.7220

Richtwerte in %

C	Si	Mn	P	S	Cr	Mo	Ni	V
0.30-0.37	max. 0.40	0.60-0.90	max. 0.025	max. 0.035* (*34CrMoS4 mit geregeltem S-Gehalt von 0.02 - 0.04%)	0.90-1.20	0.15-0.30	-	-

Mechanische Eigenschaften im vergüteten Zustand (QT)

Wärmebehandlungs- durchmesser in mm Diamètre en mm pour le traitement thermique Ø	Streckgrenze in N/mm2 R_p0,2 min. Limite élastique en N/mm2 R_p0,2 min.	Zugfestigkeit in N/mm2 R_m min. Résistance à la traction R_m min.	Bruchdehnung in % A min. Allongement à la rupture A min.	Brucheinschnürung in % Z min. Striction à la rupture en % Z min.	Kerbschlagarbeit (ISO-V) in J KV min. Résilience (ISO-V) en J KV min.
≤ 16	800	1000–1200	11	45	35
> 16 ≤ 40	650	900–1100	12	50	40
> 40 ≤ 100	550	800– 950	14	55	45
> 100 ≤ 160	500	750– 900	15	55	45
> 160 ≤ 250	450	700– 850	15	60	40
> 250 ≤ 500	410	650– 800	16	–	33

Härte in verschiedenen Behandlungszuständen

Behandelt auf Scherbarkeit +S Traité pour cisaillage à froid +S HB	Weichgeglüht +A Recuit d’adoucissement +A HB
max. 255	max. 223

Wärmebehandlungen

Härtetemperatur im Stirnabschreckversuch Température de trempe en essai de trempabilité en bout	Normalglühen Recuit de normalisation	Härten Trempe	Abschreckmittel Milieu de trempe	Anlassen Revenu
850	850–890	830–870	Öl oder Wasser à l’huile ou à l’eau	540–680

Wärmebehandlungen

Härtetemperatur im Stirnabschreckversuch Température de trempe en essai de trempabilité en bout	Normalglühen Recuit de normalisation	Härten Trempe	Abschreckmittel Milieu de trempe	Anlassen Revenu
850	850–890	830–870	Öl oder Wasser à l’huile ou à l’eau	540–680

Wärmebehandlungen

Härtetemperatur im Stirnabschreckversuch Température de trempe en essai de trempabilité en bout	Normalglühen Recuit de normalisation	Härten Trempe	Abschreckmittel Milieu de trempe	Anlassen Revenu
850	850–890	830–870	Öl oder Wasser à l’huile ou à l’eau	540–680

Wärmebehandlungen

Härtetemperatur im Stirnabschreckversuch Température de trempe en essai de trempabilité en bout	Normalglühen Recuit de normalisation	Härten Trempe	Abschreckmittel Milieu de trempe	Anlassen Revenu
850	850–890	830–870	Öl oder Wasser à l’huile ou à l’eau	540–680

Härtbarkeit im Stirnabschreckversuch

Abstand von der abgeschreckten Stirnfläche in mm / Härte in HRC

	1,5	3	5	7	9	11	13	15	20	25	30	35	40	45	50
H
max.	57	57	57	56	55	54	53	52	48	45	43	41	40	40	39
min.	49	49	48	45	42	39	36	34	30	28	27	26	25	24	24
HH
max.	57	57	57	56	55	54	53	52	48	45	43	41	40	40	39
min.	52	52	51	49	46	44	42	40	36	34	32	31	30	29	29
HL
max.	54	54	54	52	51	49	47	46	42	39	38	36	35	35	34
min.	49	49	48	45	42	39	36	34	30	28	27	26	25	24	24

pdf-Download: Alle weiteren Angaben des Vergütungsstahls THYROQUENCH-7220 / Werkstoff-Nr. 1.7220 entnehmen Sie bitte dem pdf-Werkstoffdatenblatt, welches Sie unter Rubrik "Download Datenblatt" auf dieser Seite herunterladen können. Für zusätzliche Auskünfte stehen wir Ihnen gerne zur Verfügung.

Allgemeiner Hinweis: Angaben über die Beschaffenheit oder Verwendbarkeit von Materialien bzw. Erzeugnissen dienen der Beschreibung. Zusagen in Bezug auf das Vorhandensein bestimmter Eigenschaften oder einen bestimmten Verwendungszweck bedürfen stets besonderer schriftlicher Vereinbarung.
