Datenblatt THYROCARB-7147 / Werkstoff-Nr. 1.7147

THYROCARB-7147 gehört innerhalb des Bereichs Baustahl/Edelbaustahl zur Gruppe der Einsatzstähle

Werkstoff-Nr.:

1.7147 / 1.7149 EN 10 084 / DIN EN ISO 683-3 aktuelle Ausgabe

Kurznamen:

20MnCr5 / 20MnCrS5

Lieferformen:

Halbzeug, Stäbe, Draht, Blankstahl

Chemische Zusammensetzung von Werkstoff-Nr. 1.7147

Richtwerte in %

C	Si	Mn	P	S	Cr
0.17-0.22	max. 0.40	1.10-1.40	max. 0.025	max. 0.035* (*20MnCrS5 mit geregeltem S-Gehalt von 0.02 - 0.04%)	1.00-1.30

Härte in verschiedenen Behandlungszuständen

Behandelt auf Festigkeit +TH Traité à la résistance +TH HB	Weichgeglüht +A Recuit d’adoucissement +A HB	Geglüht +AC Recuit +AC HB	Behandelt auf Ferrit- Perlit-Gefüge +FP Traité à une structure ferrito-perlitique +FP HB
170–217	max. 217	max. 180	152–201

Wärmebehandlungen

Behandlungsart Genre de traitement	Behandlungstemperatur Température de traitement °C	Abkühlung Refroidissement °C
Einsetzen / Cémentation Aufkohlen / Carburation	880–980	Luft / à l’air
Direkthärten / Trempe direct	880–980	Öl (Wasser), Warmbad 160–250 Huile (eau), bain chaud 160–250
Kernhärten / Trempe à cœur	860–900	Öl (Wasser), Warmbad 160–250 Huile (eau), bain chaud 160–250
Randhärten / Trempe superficielle	780–820	Öl (Wasser), Warmbad 160–250 Huile (eau), bain chaud 160–250
Anlassen (Entspannen) / Revenu (détente)	150–200	Luft / à l’air

Härtbarkeit im Stirnabschreckversuch

Abstand von der abgeschreckten Stirnfläche in mm / Härte in HRC

	1,5	3	5	7	9	11	13	15	20	25	30	35	40
H
max.	49	49	48	46	43	42	41	39	37	35	34	33	32
min.	41	39	36	33	30	28	26	25	23	21	–	–	–
HH
max.	49	49	48	46	43	42	41	39	37	35	34	33	32
min.	44	42	40	37	34	33	31	30	28	26	25	24	23
HL
max.	46	46	44	42	39	37	36	34	32	30	29	28	27
min.	41	39	36	33	30	28	26	25	23	21	–	–	–

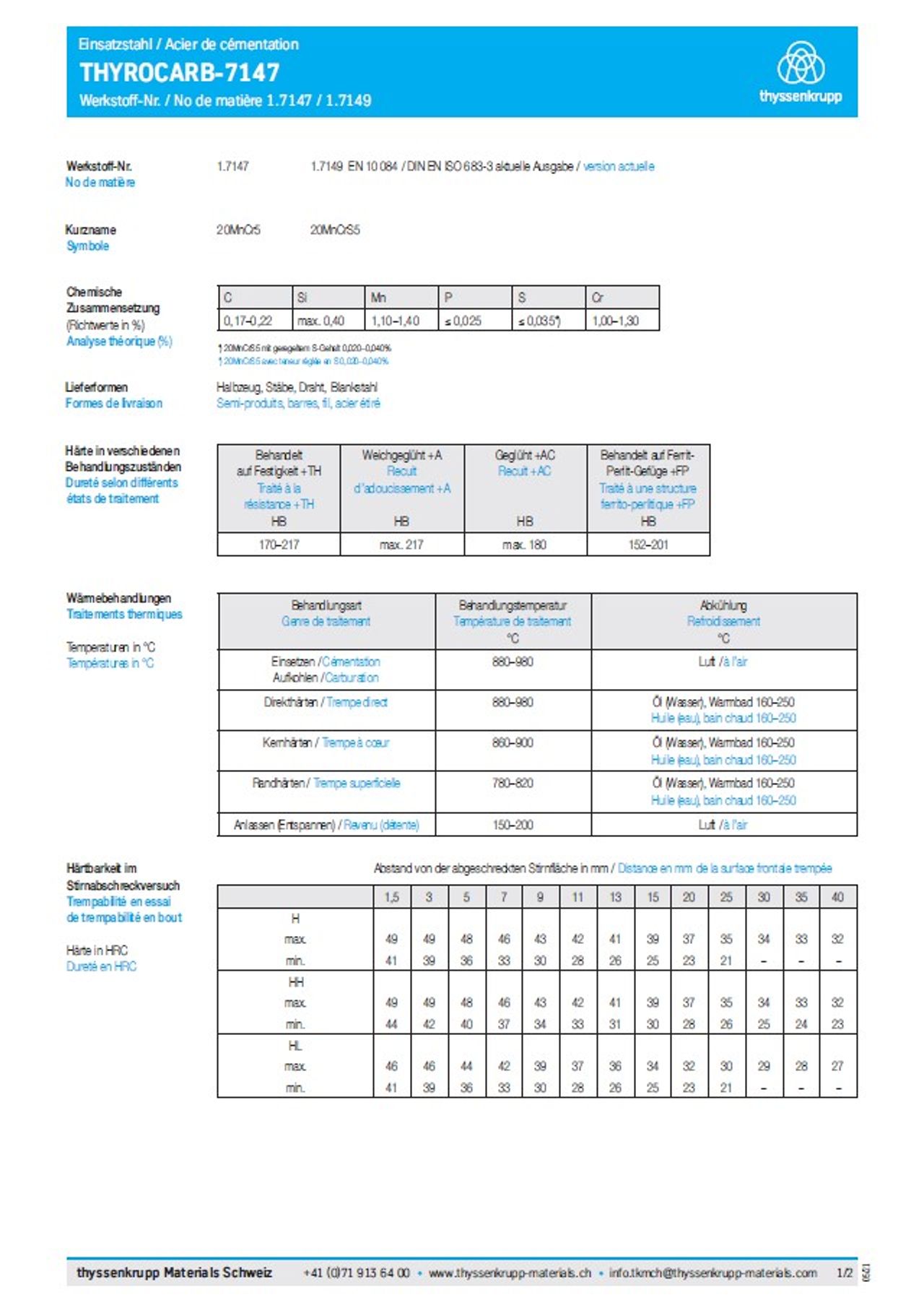

pdf-Download: Alle weiteren Angaben zu Einsatzstahl THYROCARB-7147 / Werkstoff-Nr. 1.7147 entnehmen Sie bitte dem pdf-Werkstoffdatenblatt, welches Sie unter Rubrik "Download Datenblatt" auf dieser Seite herunterladen können. Für zusätzliche Auskünfte stehen wir Ihnen gerne zur Verfügung.
